Solar Cell I-V Test System - Metode Sederhana untuk Melihat Performa Solar Cell
Bagikan
Sel surya adalah perangkat yang dapat mengubah energi matahari menjadi energi listrik melalui prinsip efek fotovoltaik. Prinsip ini terjadi karena hubungan dua elektroda yang terhubung dengan sistem padatan maupun cairan ketika terkena sinar matahari.
Namun, tahukah Anda bahwa kinerja sel surya dapat diketahui hanya dengan mengandalkan arus dan tegangan? Sebab, dua variabel ini mampu menentukan efisiensi daya dan energi yang dihasilkan. Caranya dengan melakukan pengujian Sistem Uji I-V Sel Surya.
Apa itu Sistem Uji I-V Sel Surya?

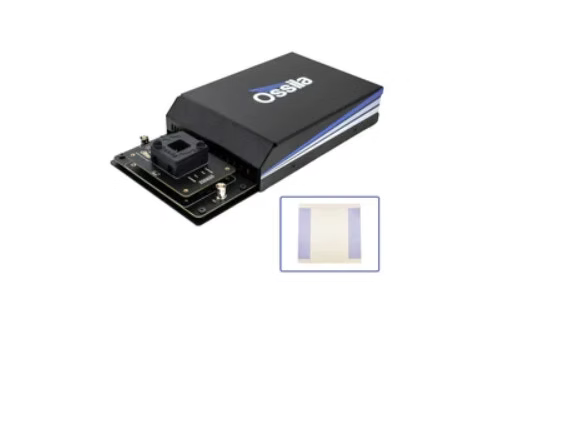

Sistem Uji I-V Sel Surya menjadi solusi untuk menentukan tegangan arus sel surya dengan andal. Ada beberapa jenis sel surya dengan biaya rendah seperti Ossila.
Sistem ini dikendalikan oleh perangkat lunak untuk menyatukan beberapa pengukuran I-V, menentukan metrik utama sel surya, dan mengukur properti dalam jangka waktu lama. Apabila memakai versi otomatis mampu memudahkan pengukuran tegangan arus sel surya.
Komponen Utama Sistem Uji I-V Sel Surya
Sistem Uji I-V Sel Surya memiliki komponen standar yang dibutuhkan untuk melakukan pengujian. Berikut adalah daftarnya
-
Alat uji I-V Sel Surya
-
Adaptor daya 24 VDC
-
Kabel USB-B
-
Stik memori USB dengan panduan pengguna
-
Driver USB
-
Data kontrol
-
Penginstal perangkat lunak
-
Alat uji resistor
Persyaratan Sistem
Sistem ini dapat dijalankan dengan menggunakan komputer. Namun, tidak semua komputer dapat digunakan. Anda perlu memperhatikan spesifikasi komputernya agar dapat berjalan dengan lancar.
Berikut ini adalah daftar spesifikasi minimum dari Ossila Sel Surya I-V
-
Daya : 24 VDC
-
OS : Windows 10 atau 11 (64-bit)
-
RAM : 4GB
-
Hard disk : 241 MB
-
Resolusi monitor : 1680 x 1050
-
Konektivitas : USB 2.0 dan Ethernet yang membutuhkan DHCP
Prinsip Fisika/Kerja Sistem Uji I-V Sel Surya
Sel surya memiliki karakteristik utama untuk mengubah cahaya menjadi listrik. Istilah lainnya disebut sebagai efisiensi konversi dan rasio daya cahaya yang terjadi terhadap output daya listrik.
Nilai efisiensi konversi data didapatkan dari pengukuran arus dan tegangan (I-V). Rangkaian tegangan ditetapkan pada sel surya saat berada di bawah penerangan.
Kemudian, arus output diukur pada tiap langkah tegangan untuk menghasilkan kurva arus tegangan. Perlu diketahui, luas sel akan berpengaruh pada besarnya arus output. Jadi makin besar sel yang terbentuk, makin banyak arus yang keluar.
Kerapatan arus hubung pendek merupakan kerapatan arus fotogenerasi sel ketika tidak ada bias yang diterapkan. Dalam konteks ini, hanya medan listrik yang berada di dalam sel digunakan untuk menggerakkan pembawa muatan ke elektroda. Hal ini mempengaruhi karakteristik serapan lapisan fotoaktif, efisiensi biaya pembangkitan, dan ekstraksi.
Tegangan rangkaian terbuka terjadi di mana medan listrik yang diterapkan menghilangkan medan listrik. Ini dapat menghilangkan semua kekuatan pendorong pembawa muatan sehingga tidak menghasilkan arus fotolistrik. Kondisi tersebut dapat dipengaruhi tingkat energi material fotoaktif, fungsi kerja bahan elektroda, beban tarif rekombinasi operator.
Faktor pengisian adalah rasio daya aktual sel terhadap daya yang dihasilkan apabila tidak ada resistansi seri dan shunt tak terhingga. Idealnya, nilai faktor pengisian mendekati 1 melalui persamaan berikut:
FF=jmpVMPJCSVOC
JMP merupakan kerapatan arus dan VMP adalah tegangan sel pada daya maksimum. Nilai perkiraan resistansi seri dan shunt dapat dihitung dari kebalikan gradien kurva JV sel pada VOC dan JSC.
Sel surya adalah dioda, dan karena itu perilaku kelistrikan perangkat ideal dapat dimodelkan menggunakan persamaan dioda Shockley:
J(V)=Jph-JD=Jph-J0exp(eVkBT)-1
Dengan
JPH = kerapatan arus fotogenerasi
JD = kerapatan arus dioda
J0 = kerapatan arus saturasi gelap
V = tegangan
T = Suhu
e = 1,6 x 10-19 C
J(V)=Jph-JD=Jph-J0exp(eVkBT)-1-V+JRsRsh
Dengan n adalah faktor idealitas dioda. Melalui persamaan tersebut, sel surya dapat dimodelkan memakai diagram rangkaian ekuivalen seperti berikut ini:
Resistansi Seri (RS) menjelaskan resistansi dari hambatan energi pada antarmuka dan resistansi massal di dalam lapisan. Idealnya, hal tersebut diminimalisir untuk mencegah kerugian efisiensi akibat peningkatan rekombinasi pembawa muatan.
Hal ini dapat dicapai dengan memastikan keselarasan tingkat energi dari material yang digunakan sel surya,
Resistansi shunt menjelaskan jalur arus alternatif melalui sel fotovoltaik. Idealnya resistansi ini nilainya tinggi untuk mencegah kebocoran arus melalui jalur alternatif.
Keamanan dari Sistem Uji I-V Sel Surya
Pengujian I-V Sel Surya dirancang sesuai dengan kondisi sebagai berikut ini:
-
Dalam ruangan laboratorium
-
Ketinggian mencapai 200 m
-
Kondisi suhu 5°C hingga 40°C
-
Kelembaban relatif 80% hingga 31°C
Kelebihan Sistem Uji I-V Sel Surya
Apabila dibandingkan dengan alat uji sejenis, Sel Surya -IV memiliki keunggulan sebagai berikut:
a. Meningkatkan Kinerja Sel Surya
Pengukuran hubungan arus dan tegangan mampu mengidentifikasi dan memperbaiki potensi masalah yang mengurangi efisiensi sel surya. Ini meningkatkan kinerja sel surya dan produksi energi.
b. Mengurangi Biaya Sel Surya
Sistem pengujian ini membantu mengidentifikasi dan menghilangkan sel surya yang lepas sebelum dipasang. Dampak ekonomisnya adalah menghemat uang dan peningkatan kualitas instalasi tenaga surya.
c. Umur Sel Surya Semakin Panjang
Pengujian sel surya membantu mengidentifikasi masalah yang terjadi sehingga membantu perawatan yang memperpanjang umur sel surya.
d. Peningkatan Keandalan Sel Surya
Sistem pengujian ini membantu memastikan sel surya diproduksi sesuai standar yang berlaku. Dalam jangka panjang akan meningkatkan keandalan dan mengurangi risiko kerusakan.
e. Keamanan yang Lebih Baik
Identifikasi potensi bahaya membantu mengurangi risiko kecelakaan yang terjadi selama pengoperasian sel surya.
Aplikasi Sistem Uji I-V Sel Surya pada Teknologi
a. Pemanfaatan Sel Surya untuk Pembangkit Listrik
Sistem uji I-V sel surya digunakan untuk menguji kinerja sel surya yang digunakan untuk pembangkit listrik. Pengujian ini dapat membantu untuk memastikan bahwa sel surya dapat menghasilkan energi yang cukup untuk memenuhi kebutuhan listrik.
b. Pemanfaatan Sel Surya untuk Kendaraan Listrik
Sistem uji I-V sel surya digunakan untuk menguji kinerja sel surya yang digunakan untuk kendaraan listrik. Pengujian ini dapat membantu untuk memastikan bahwa sel surya dapat menghasilkan energi yang cukup untuk menggerakkan kendaraan listrik.
c. Pemanfaatan Sel Surya untuk Sistem Elektronik
Sistem uji I-V sel surya digunakan untuk menguji kinerja sel surya yang digunakan untuk sistem elektronik, seperti ponsel, laptop, dan televisi. Pengujian ini dapat membantu untuk memastikan bahwa sel surya dapat menyediakan daya yang cukup untuk sistem elektronik tersebut.
