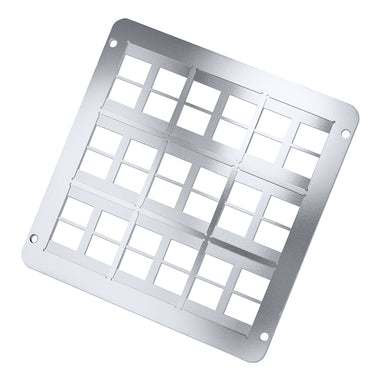

Masker Deposisi 25 mm Persegi Masker Multi Elektroda dengan Spacer E2001A1/ E2001B1/ E2003A1/ E2003B1/ E2004A1-SPC Ossila

Masker Deposisi 25 mm Persegi Masker Multi Elektroda dengan Spacer E2001A1/ E2001B1/ E2003A1/ E2003B1/ E2004A1-SPC Ossila
Rp 15.169.350,00
Rp 15.169.350,00
Obral Habis
Biaya pengiriman dihitung saat checkout.
Pembayaran hanya melalui request quotation dan dilakukan setelah tim kami menghubungi Anda. Mohon cantumkan nomor WhatsApp aktif untuk konfirmasi pesanan & pembuatan invoice. Estimasi pengiriman 1-2 bulan setelah pembayaran. Jika belum ada respons, hubungi +62 823-2282-4346.

Lihat detail lengkap

Masker deposisi (deposition mask) Ossila ini dirancang untuk substrat ITO berpola berukuran 25mm x 25mm dan digunakan saat penguapan elektroda untuk membentuk piksel uji fotovoltaik maupun LED. Pola multi elektrode (empat piksel) sejajar dengan ITO pada substrat S2006C1 sehingga menghasilkan empat piksel besar berukuran 6mm x 8mm = 48mm2, dengan total luas perangkat 192mm2 per substrat.

Rangkaian masker terbuat dari baja tahan karat dan terdiri atas panel belakang, dudukan substrat, serta masker bayangan (shadow mask). Substrat diletakkan pada panel belakang dengan lapisan berpola di atasnya, lalu semuanya dikencangkan dengan sekrup agar substrat tidak bergeser selama deposisi. Ukuran luarnya 95mm x 95mm dengan 9 ceruk berukuran 25,3mm x 25,3mm.

Varian ini dilengkapi lapisan spacer di antara substrat dan masker bayangan, sehingga material lapisan aktif tidak bersentuhan dengan masker. Dengan spacer, ketebalannya 1,8mm (tanpa baut). Koneksi listrik ke elektroda dapat dilakukan dengan Test Board P2011A.

Produk terkait

  • Penguapan elektroda atas untuk membuat perangkat uji fotovoltaik organik empat piksel pada substrat ITO berpola.
  • Pembentukan piksel 48mm2 untuk prototipe LED dan OLED.
  • Fabrikasi hingga sembilan substrat persegi 25 mm dalam satu proses deposisi.
  • Melindungi lapisan aktif dari kontak dengan masker bayangan berkat penggunaan spacer.

Merek Ossila
Nomor CAS —
Rumus molekul —
Kemurnian —
Kategori —
Ukuran kemasan —
Bentuk fisik —
Penyimpanan —
  • Kode produk: E2004A1-SPC
  • Material: Baja tahan karat
  • Dimensi Luar: 95mm x 95mm
  • Jumlah Ceruk Substrat: 9
  • Dimensi Ceruk: 25,3mm x 25,3mm
  • Ketebalan: 1,7mm tanpa spacer, 1,8mm dengan spacer (tidak termasuk baut)
  • Luas Piksel: 6mm x 8mm = 48mm2
  • Total Luas Perangkat per Substrat: 192mm2
  • Substrat yang Kompatibel: Substrat persegi 25mm S2006C1

—

—
